2、基本參數
l 設備信號：手機卡（移動、電信）、WIFI
工作頻段：EGSM900MHz/GSM1800MHz
l 通信協議：GPRS multi-slot class 10 IS-9A/B IS-2000(移動、聯通)
l 工作電壓：DC9~24V
l 電壓功耗：峰值電流1A/工作電流30-250MA/待機電流30MA@12V
l 工作溫度：-30℃~80℃
l 存儲溫度：-40℃~90℃
l 產品尺寸：115*90*45MM
二、系統功能
1、檢測發射端
1.1、設備功能說明（如水位）

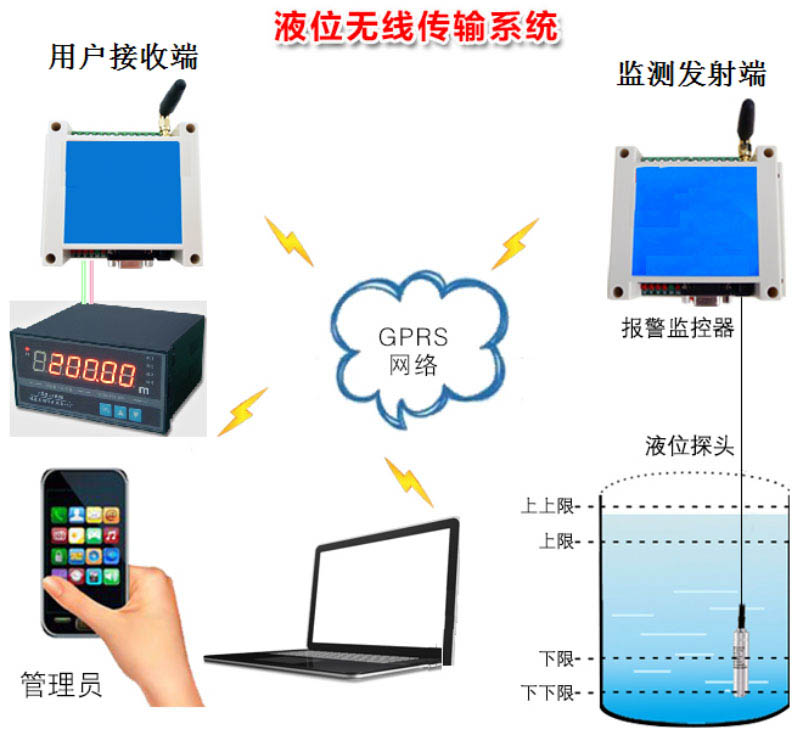

水位檢測部分由檢測發射端及液位傳感器組成。
首先，檢測發射端通過液位傳感器采集水位，并通過GPRS 網絡將水位數據上傳至云平臺，這樣用戶就可以通過手機或者電腦查看實時水位。
1.2、設備硬件說明
檢測發射端具有兩路模擬輸入、兩路開關輸入、兩路開關輸出。系統默認只使用了第一路模擬輸入，其它資源都為保留。
備用資源用戶可以根據實際情況自行配置，例如可以用兩路開關輸入接浮球開關做為保護水位報警使用而其開關輸出可以控制水泵、電磁閥等外部負載設備。如果用戶需要使用備用資源的話，需要在云平臺上進行添加、配置。

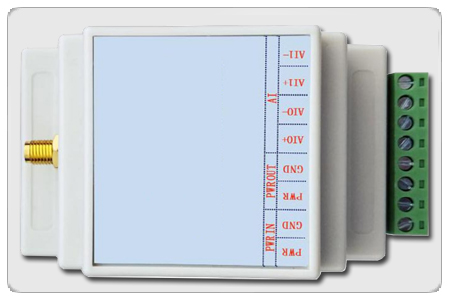

設備硬件資源說明如下圖所示
輸出部分Y0~Y1 為繼電器輸出端子，其為繼電器的常開端，可以接24v 直流或者220v 交流負載。輸入部分為X0~X1，為報警輸入端子，其輸入為開關信號，當X 與CM 之間短路時，信號有效。模擬輸入部分，A0，A1 可輸入模擬電壓。當用戶接入變送器時，其正端接A0~A1，負端接GD，PR、GD 為電源輸入端，供電范圍為直流9~24V。
1.3、設備寄存器
檢測終端支持modbus 協議，其硬件IO 資源對應的modbus 寄存器地址如下表所示，其中紅字部分為模擬通道0，為設備存儲實時水位使用。
|
寄存器名稱 |
站號 |
地址 |
功能碼 |
平臺偏置 |
說明 |
|
開關輸入X0 |
1 |
0 |
1/2 |
1 |
支持無源干點信號 |
|
開關輸入X1 |
1 |
1 |
1/2 |
2 |
支持無源干點信號 |
|
開關輸出Y0 |
1 |
8 |
1/2 |
9 |
繼電器輸出 |
|
開關輸出Y1 |
1 |
9 |
1/2 |
10 |
繼電器輸出 |
|
模擬輸入A0 |
1 |
0 |
3/4 |
1 |
模擬輸入4-20ma |
|
模擬輸入A1 |
1 |
1 |
3/4 |
2 |
模擬輸入4-20ma |
2、用戶接收端
接收終端，為輸出設備，可以接顯示儀表、PLC 等。它接收到云平臺轉發出來的數據后，將數據轉換成 4-20ma 的模擬信號輸出，從而實現模擬量信號的無線傳輸。
用戶終端包括用戶手機、平板、電腦等。通過用戶終端，用戶可以隨時查看當前的水位狀態。
3、云平臺
云平臺可實現數據查詢、指令下發、參數修改、數據的轉發、及數據存儲等功能。
數據查詢功能，檢測終端、控制終端會實時的將設備本地的數據上傳至云平臺，因此用戶可以通過云平臺查詢到設備的水位、開關狀態、設備參數等數據。
數據存儲功能，云平臺可以對設備數據進行存儲，這里包括發射終端的水位數據、控制終端的開關數據及控制參數等。當用戶想查詢數據時，可以將歷史數據繪制成歷史曲線，方便用戶對數據進行分析，除此之外還可以將數據以execel 表格的形式下載到本地。
