一、概述
適用：電站發電機定子溫度，管道風溫，水、油溫等多通道巡回檢測監控。
特點：1、儀表可在-10~150℃溫度范圍具有自動判別、混合接收Cu50、Pt100二種信號的功能。
2、不同的巡檢通道可以設置成相同或不同的報警值。共用2~3個二位式繼電器報警。
3、LED顯示被測量值，設定參數，巡檢路數，循環顯示已報警的通道。
4、WATCH DOG監控技術防死機，具有看門狗電路防死機數字濾波技術增強抗干擾能力，設定參數斷電不會丟失。
5、定點/巡檢選擇，定點狀態用手動切換至任意通道，E2PROM數據保護。
6、為方便現場調試使用，每個通道可以自由進行溫度值補償和修正。
7、可以組態巡檢，任意組合巡檢通道。巡檢路數在儀表的同名路數內任意設定。
二、主要技術指標
1、巡檢路數：4、8、12、16、20、24、32、40、48、64、96路
2、工作電源：AC 220V±20%，50Hz±2Hz；開關電源：AC/DC110~220V ±20%
3、工作環境：溫度范圍0~50℃；相對濕度≤85％
4、量程范圍：0.0~150.0℃ 0~300.0℃
5、精度等級：±0.5% FS±1個字

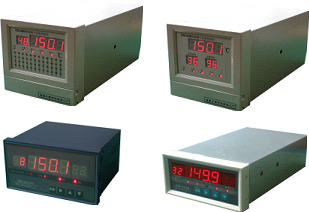

6、顯示方式：左2位0.56″LED顯示實時巡檢通道號
中間4位0.8″LED顯示實測值，
1) 4~32路，開孔尺寸152×76mm
左2位0.56″LED循環顯示已當前的通道號
右2位0.56″LED循環顯示已報警的通道號
2）32~96路開孔尺寸152×152mm
32~64個指示燈指示相應路數報警狀態，綠燈HI報警、紅HHI報警，橙燈為BL斷偶報警
3）96路的顯示方式同4~32路
4）4、8路方形：主屏顯示實測值，左下2位顯示巡檢通道號；右下2位循環顯示報警的通道。
7、報警功能：斷阻報警顯示A—A、 HI燈亮相應繼電器閉合輸出，
超下量程顯示L—A,超上量程顯示H—A、HHI燈亮。燈亮相應繼電器閉合輸出
8、控制設定：鍵盤數字設定；控制靈敏度：±1個字；
9、接點輸出：3A/220V AC
10、巡檢時間：每路1.5~10.0秒之間任意調整，步進增減0.1秒
11、信號輸出：RS485、RS422通信接口
12、通訊波特率：600、1200、2400、4800、9600、19200bit/S
13、儀表盤裝：橫式，方形
14、功 耗：≤5~15W
15、儀表重量：≤0.5~5Kg
儀表型號舉例
TDS-04337、TDS-083277、TDS-163337、TDS-243277、TDS-323377 |
