一、概述
SLX-201型單向機械式示流信號器用于測量流經管道的液體流動狀態, 如：水、油、乙稀、乙二醇等對銅無腐蝕作用的液體。是一種新型的檢測裝置，廣泛用于水電站供水系統斷水保護。采用日本歐姆龍微動開關，動作輕巧。
二、型號說明
三、技術參數
1、動作壓力：0.1-1.0 MPa ；
2、 最大壓力：1.5MPa ；
3、絕緣電阻：Over 100M,DC500VM ；
4、 觸點壽命：1000K 次 ；
5、流體溫度：Max 100℃，可選150℃ ；
6、接口螺紋材質：不銹鋼
7、觸點容量：：AC220V/3A； AC125V/5A； DC230V/0.15A； DC115V/0.3A；
四、選型參數
|
通 徑 （DN） |
mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
接 口 螺 紋 |
″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
21/2″ |
3″ |
4″ |
5″ |
6″ |
|
最低設定
出廠設定 |
流量增加 |
m3/h |
1.11 |
1.36 |
2.22 |
2.89 |
4.27 |
5.51 |
6.82 |
9.02 |
13.33 |
17.99 |
|
流量減少 |
m3/h |
0.66 |
0.82 |
1.27 |
1.59 |
2.13 |
2.63 |
2.72 |
4.49 |
6.65 |
8.99 |
|
最高設定 |
流量增加 |
m3/h |
2.12 |
2.32 |
3.80 |
, 5.22 |
7.45 |
9.63 |
11.83 |
16.69 |
26.13 |
37.70 |
|
流量減少 |
m3/h |
1.82 |
2.09 |
3.41 |
4.43 |
5.45 |
8.51 |
10.47 |
14.58 |
20.99 |
27.94 |
五、調節方式
1、打開液體流量開關上蓋；
2、調高流量設定：順時針扭動調整螺絲；
3、調小流量設定：逆時針扭動調整螺絲；
4、離開現場前，置液體流量開關上蓋于原處。

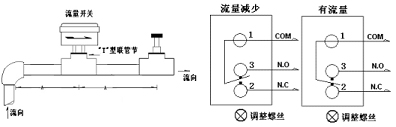

六、安裝與接線圖
注：可裝于水平或垂直管道上，但開關兩側必須有不少于管徑5倍的直線長度。
|
